LBLALI komanda kontroliše najčešće aspekte obeležavanja osovine u situacionom planu.
Pokretanjem komande, otvara se dijalog prozor sa nekoliko sekcija koje sadrže podešavanja za različite tipove obeležavanja osovine
| Stations | Elements | Curve data | Tangent polygon |
|---|---|---|---|
|
|
|
|
|
|
Stacioniranje osovine Korak stacionaža koje se ispisuju kao posebne Visina teksta Visina teksta Decimalna preciznost |

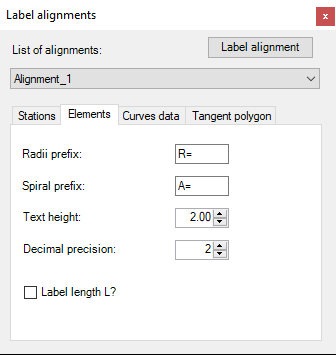

Obeležavanje elemenata osovine Prefiks za obeležavanje vrednosti radijusa Prefiks za obeležavanje vredosti prelaznice Visina teksta Decimalna preciznost Ukoliko se štiklira upit Label length L? - komanda će podrazumevati da je potrebno obeležavati dužinu prelaznice |
Ispisivanje numeričkih podataka o krivinama U levoj koloni se nalaze ispisani prefiksi za podatke koji mogu biti ispisani u zavisnosti od toga da li je štiklirana kućica isred ili ne. Jednim klikom na prefiks u listi moguće ga je i promeniti. U drugoj koloni se nalazi kratki opis podataka |
Odabrati da li se želi konstrukcija tangentnog poligona klasičnog izgleda ili tangentnog poligona koji traži teme za svaki pojedinačni element osovine |
Ovu komandu je moguće pozvati i iy CECS kontekstualnog menija u statusnoj
liniji AutoCAD-a, nakon što je u crtežu selektovana osovina, i aktivan je
interaktivni pokazivač stacionaže i odmaka, kliknite na
ikonicu i
odaberite opciju iz menija Label alignment.
