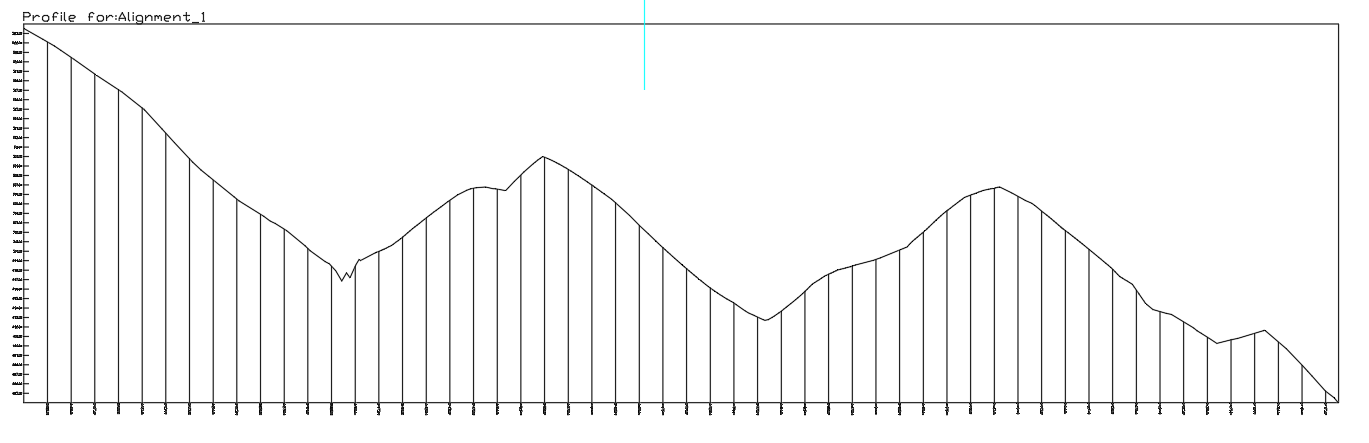

DRAWPROFILE komanda konstruiše podužni profil prema zadatim ulaznim podacima o osovini i profilu terena, kao i ostalim parametrima izgleda podužnog profila
Command: DRAWPROFILE

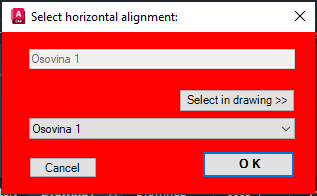

odabrati osovinu situacionog plana

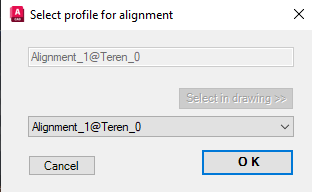

odabrati liniju profila za osovinu

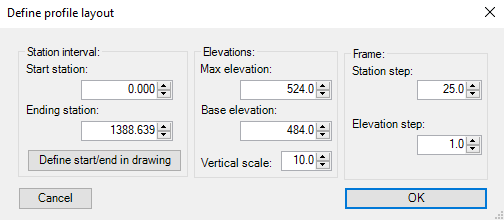

odabir parametara za konstrukciju podužnog profila
Station interval:
Odabrati opseg stacionaža za koji je potrebno konstruisati podužni profil. Unesite vrednost početne i krajnje stacionaže ili klikom na dugme Define start/end in drawing odaberite početak i kraj direktno na crtežu, pokazujući tačke u situacionom planu
Elevations:
Odabrati visinski opseg od bazne visine podužnog profila, do najviše visine. Prema ovim ulaznim parametrima, može se desiti da deo profila ne bude konstruisan, ukoliko se vrednosti modifikuju na taj način da ne pokrivaju visinski opseg koji je inicijalno predložen na osnovu odabranog profila osovine!
Vertical scale - se odnosi na izduženje vertikalne razmere u odnosu na horizontalnu (npr. R=1:100/1000 => vrednost 10)
Frame:
Uneti vrednosti koraka stacionaže (ovu vrednost je moguće veoma lako menjati u kasnijoj fazi pripremanja finalnog izgleda podužnog profila, inicijalno je predlog za radni izgled profila), kao i visinskog koraka podužnog profila.
Insertion point: zadati baznu tačku (levi donji ugao) iscrtavanja
